Elektronische Bausätze

Ob eine elektronische Füllsteuerung zur Befüllung von Kochkessel oder eine Niveau-/Wasserstandsüberwachung von Messerdesinfektionsbecken, Bains-maries(Warmhaltebecken) oder Steuerung von Licht, Ton und Wasser in einem Hotelwaschraum – elektronische Lösungen nach Kundenvorgaben erhalten Sie von uns. Fragen Sie an und stellen Sie Ihr Projekt vor – wir finden eine Sie zufriedenstellende Lösung.

LOex Bai-Sec BST Einbauschema
Trockengehschutz BST Einbauschema

LOex Bai-Sec BST

Trockengehschutz-Sensor-Einbausatz/Abschaltautomatik zur automatischen Füllstandsüberwachung/Niveaukontrolle, für Einzelbecken wie für Kolonnenanordnungen lieferbar.

Die Sicherung gegen Trockenlaufen und Überhitzen von Heizschlangen in Warmhaltebädern (Bain-Marie) in Küchen und Speiseabgabebereichen sowie für Desinfektionsbäder in der Nahrungsmittelherstellungsindustrie (z. B. Fleischereigewerbe).

Maximale Mediumstemperatur 125° C. Kann als Füllstandsüberwachungsgerät z. B. in Laborbecken eingebaut werden. Bei einer Maximum-Minimum-Überwachungssteuerung werden zwei Sets benötigt.

Bei Unterschreiten eines bestimmten Wasserspiegels - vorgegeben durch die Einbauhöhe des Sensors – wird die Stromzufuhr zum Beispiel zur Heizspirale beeinflußt: Die Heizspirale wird abgeschaltet bzw. ein Magnetventil aktiviert. Nach dem Wieder-Auffüllen des Wassers bis über die Sensorhöhe schaltet sich die Heizspirale (optional: nach einer Schaltverzögerung/Wasserfluss von 5 Sekunden) wieder ein.

Andere Schaltrelais, die weitere Schaltvorgänge – zum Beispiel ein Magnetventil zum Füllen des Beckens – schalten, sind als Sonderfertigung möglich.



BST-Sensor
BST-Sensor Zb 018 125 NB
LOex BST Trockengehschutz-Niveauregulierung Sensor Zeichnung
BST-Sensorkopf-Zeichnung Zb 018 125 3 NB

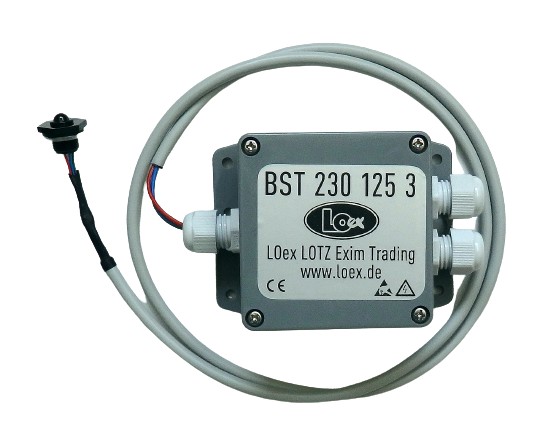

LOex BST Trockengehschutz-Niveauregulierung Steuerrelais und Sensor
Trockengehschutz/Niveauregulierungs-Set

Bestandteile des Gerätebausatzes:

Beliebig einbaubarer Hochtemperaturflüssigkeitssensor (Höhe 7,75 mm, Gesamtlänge 22,45 mm, mit Dichtung und Kontermutter M-12x1, Zuleitungskabel 1000 mm mit WAGO-Stecker). Eine Schaltelectronic (Anschlußmöglichkeit per Netzstecker auf Wunsch gegen Mehrpreis). Abmessungen der IP65-Electronic-Box: Bodenplatte 82 x 110 mm, Höhe 55 mm.
Primärstrom 100-240 V 50 Hz AC. Logikspannung der Schaltung 5 VDC.

Mediumstemperatur: -40° C bis +125° C. Max. Umgebungstemperatur Schaltbox ca. 45° C, max. Schaltleistung 250VAC/16A.

ACHTUNG: Um eine einwandfreie Funktion zu bewahren, sollte der Sensorkopf regelmäßig gereinigt und von mechanische Einwirkungen freigehalten werden. Mechanische Beschädigungen führen zu Funktions- und Garantieverlust.

Fußwasserschalter

Bei Reinigungstischen in der Pathologie hält die eine Hand die Reinigungsbrause während die andere Hand den Körper dreht. Die verwendete Reinigungsdusche mit Versorgungsschlauch ist in der Regel an eine fest montierte Mischbatterie mit langem Hebel angeschlossen. Dieser Hebel wird über das Knie, das Bein bedient. Die dabei entstehenden mechanischen Scherkräfte zwingen zum häufigen Austausch dieser Mischbatterie. Der Nutzer hat zudem sich immer so zu positionieren, daß er sich in Reichweite dieses Hebels befindet. Das ist nicht sehr praktisch bei der Arbeit.

Das Fußwasserschalter-Set ist die bessere Lösung für diesen Arbeitsbereich: Der Fußwasserschalter(IP67) mit langem Kabel, kann vom Nutzer dorthin geschoben werden, wo er gerade an diesem Tisch zu tun hat. Der Nutzer ist somit beweglich und flexibel. Das Magnetventil für diesen Arbeitsbereich ist 3/4" in 24VDC.

Statt einem Magnetventil für Trinkwasser kann auch eines für entmineralisiertes Wasser(VE-Wasser)eingesetzt werden.

Für einfachere Bereiche steht ein 3/8" Ventil zur Verfügung - sowohl in 12VAC/DC wie 24VDC. Die Fußwasserschalterelektronik (IP66) ist für beide Spannungsbereiche verwendbar (Eingang 230VAC 50Hz).

Mittels unseres UT-Mischers in 3/8" kann dieses Fußwasserschalter-Set sinnvoll ergänzt werden: Fußwasserschalter-Set mit Mischer und Armatur

Fußwasserschalter-Set mit zwei MV zur Auswahl
Fußwasserschalter-Set mit zwei Magnetventilmöglichkeiten
Fußwasserschalter-Set mit UT-Mischung
Fußwasserschalter-Set mit UT-Mischung
